臺兒莊市民中心節能監測案例

詳情

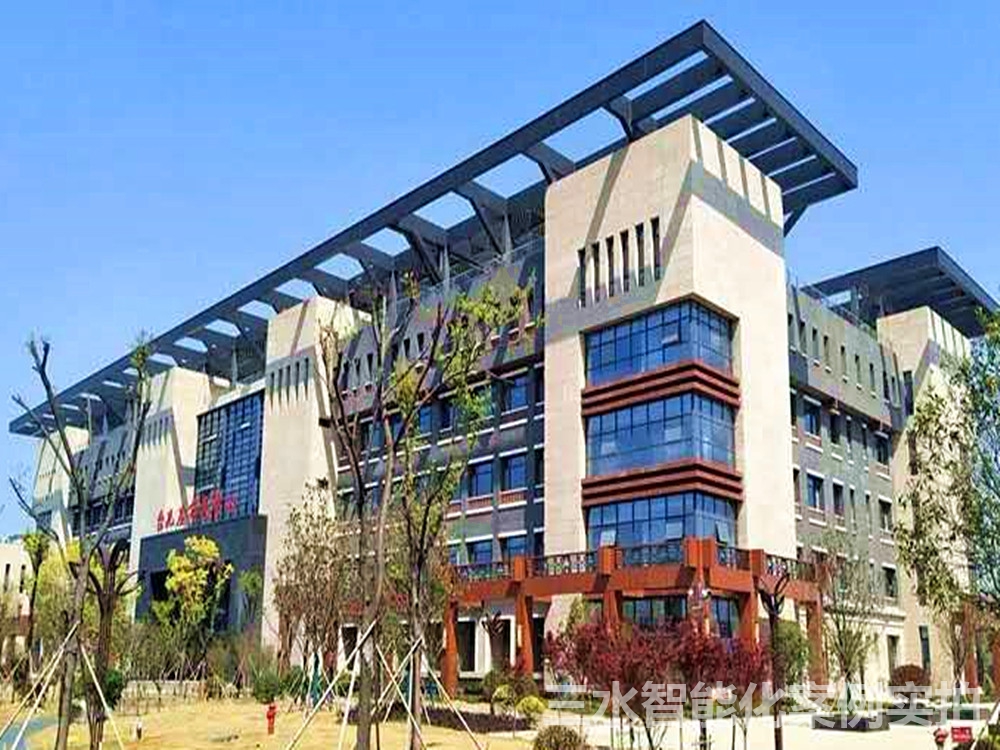

臺兒莊市民中心節能監測案例(圖1)

＞項目檔案

項目名稱：臺兒莊市民中心

項目類型：節能監測平臺

建設單位：山東臺兒莊古城國有資本投資運營有限公司

施工單位：山東三水智能化工程有限公司

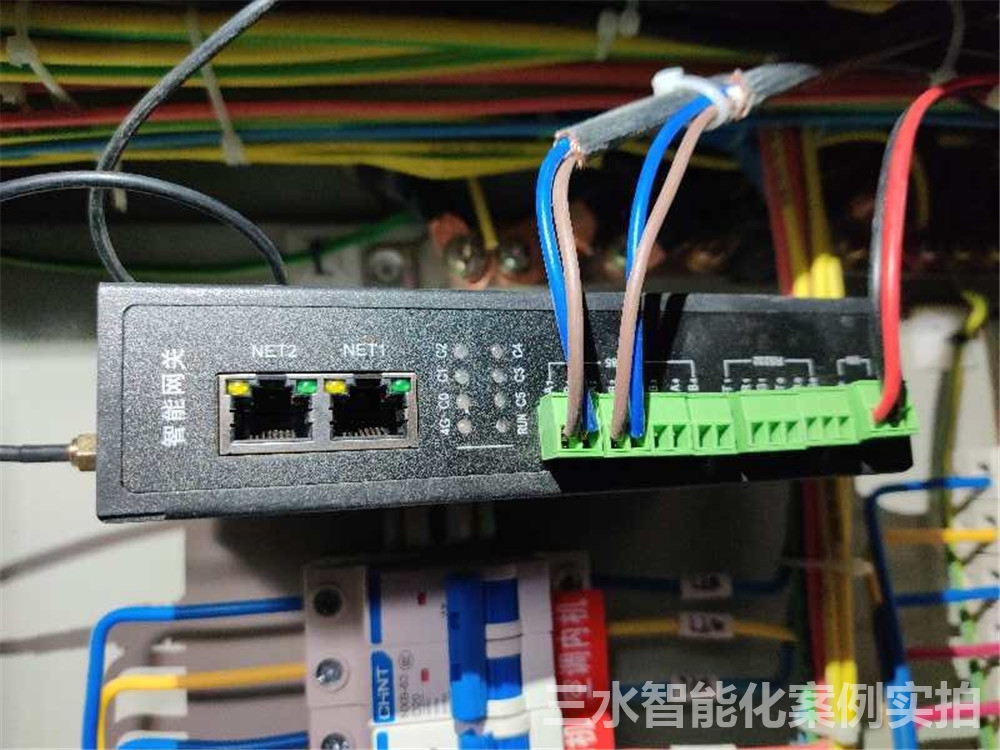

項目采購設備：公共建筑能耗監測系統1套，能耗數據采集器2臺，多功能遠傳電表240臺，智能遠傳超聲波水表19臺，輔材1批。

＞項目簡介

項目介紹：

臺兒莊市民中心位于棗莊市臺兒莊區北部新區內，西臨臺二十路，南臨臺九路，建筑面積30067.18㎡。臺兒莊市民中心共監測90個用電回路，并明確了支路信息合理的分配到照明插座用電、空調用電、動力用電和特殊用電能耗四大分項中。通過引入總計量表數據進行對比分析，監測該大樓60天用電占總用電量的99%；通過與以往使用的歷史數據，監測范圍實現了全覆蓋；通過各支路能耗日、小時數據對比分析，監測數據穩定可靠，真實性、準確性較高，與大樓用能時段相吻合，實現了對大樓主要及大部分及常用電能的監測，達到了用能類別和用能設備進行實時監測、管理和節能改造，提高資源利用率，實現建筑節能降耗。

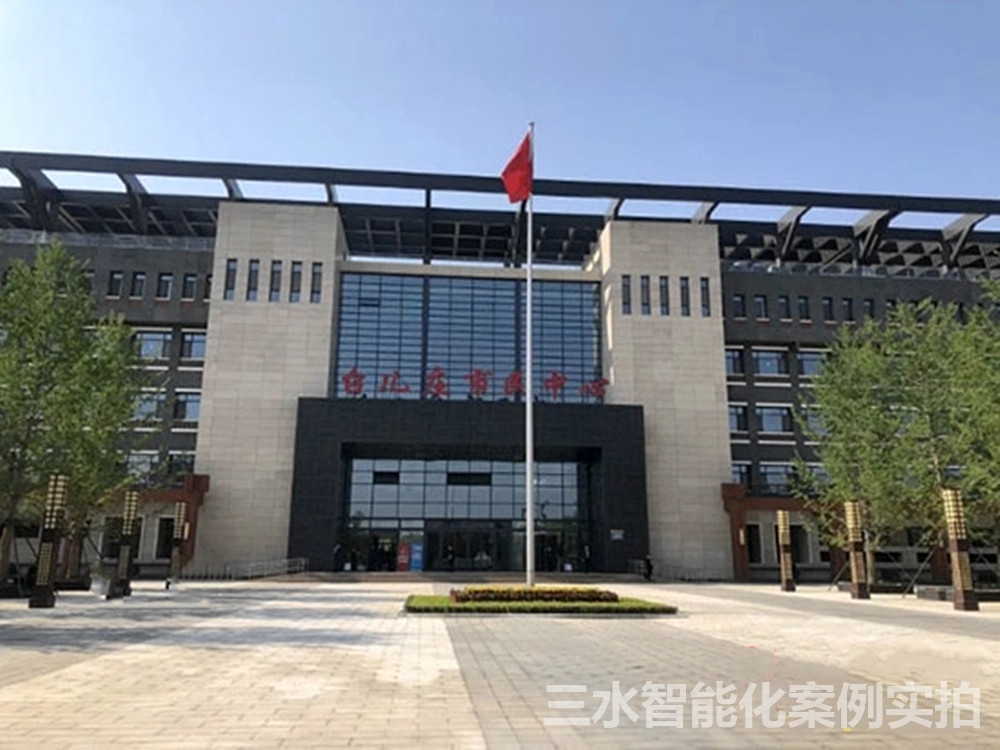

臺兒莊市民中心節能監測案例(圖2)

建設方案：

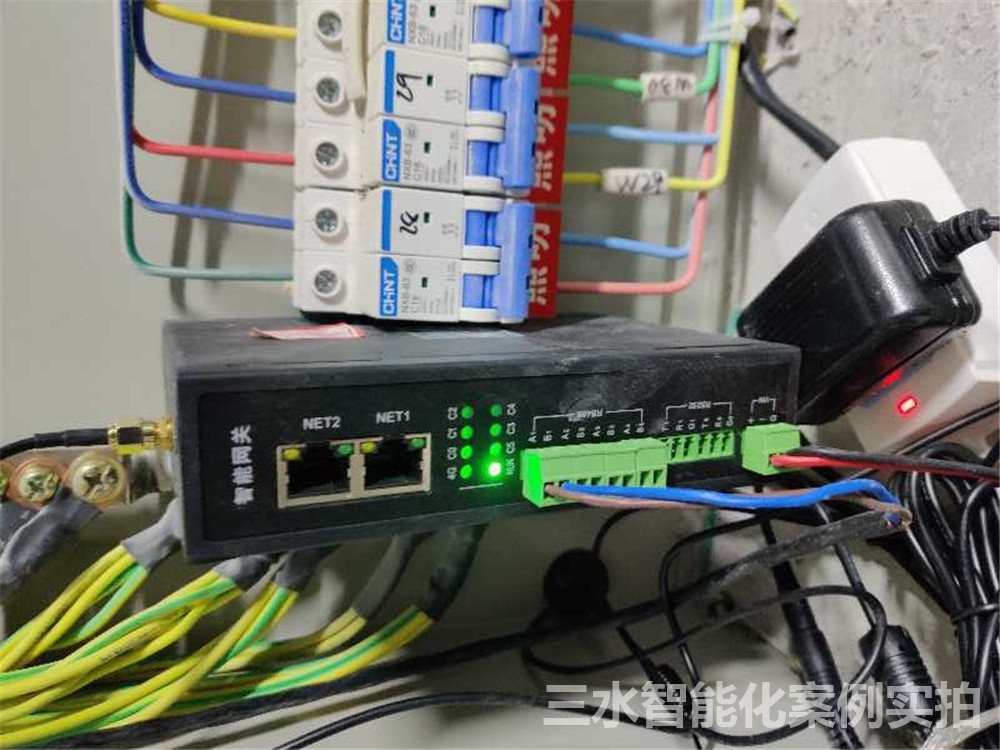

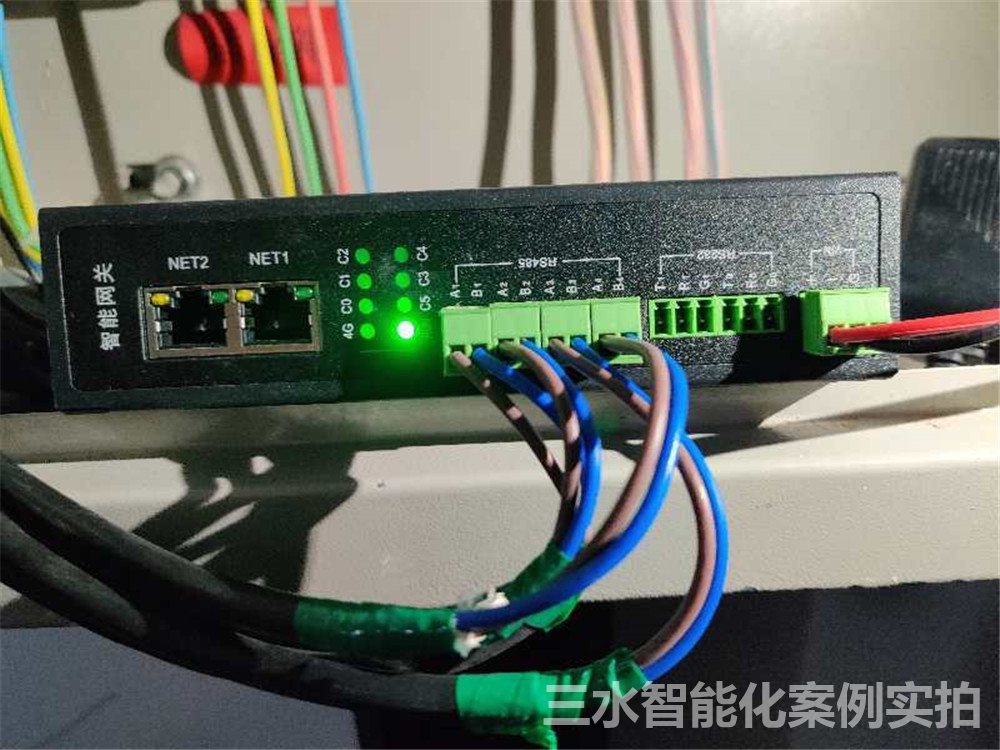

臺兒莊市民中心節能監測平臺建設，區內設置配電室1處。3棟建筑（共設支路240個回路其中包含備用支路），配電室（共設支路98個回路其中包含備用支路），A座（共設支路73個回路其中包含備用支路），B座（共設支路17個回路其中包含備用支路），檔案館（共設支路15個回路其中包含備用支路），地下車庫（共設支路37個回路其中包含備用支路）共計用電監測支路240個。在主管道安裝超聲波遠傳智能水表19塊，監測園區用水。以上監測點均設置1臺無線數據采集器，所屬設備均需重新安裝帶采集數據、網絡傳輸功能的儀表。在實現了各儀表所轄回路梳理、分類、調整后，安裝數據采集器，利用無線數據傳輸技術，實現對不同單位用能系統的實時監測。在指定區域安裝服務器，通過公網供客戶端查詢。

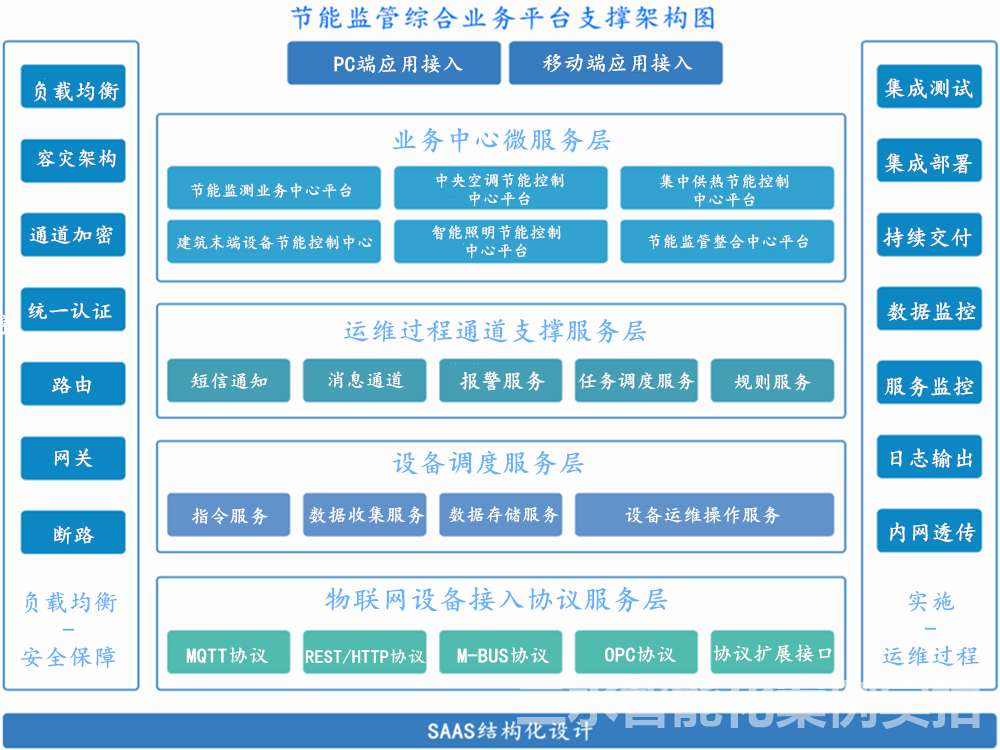

系統框架：

臺兒莊市民中心節能監測案例(圖3)

功能實現：

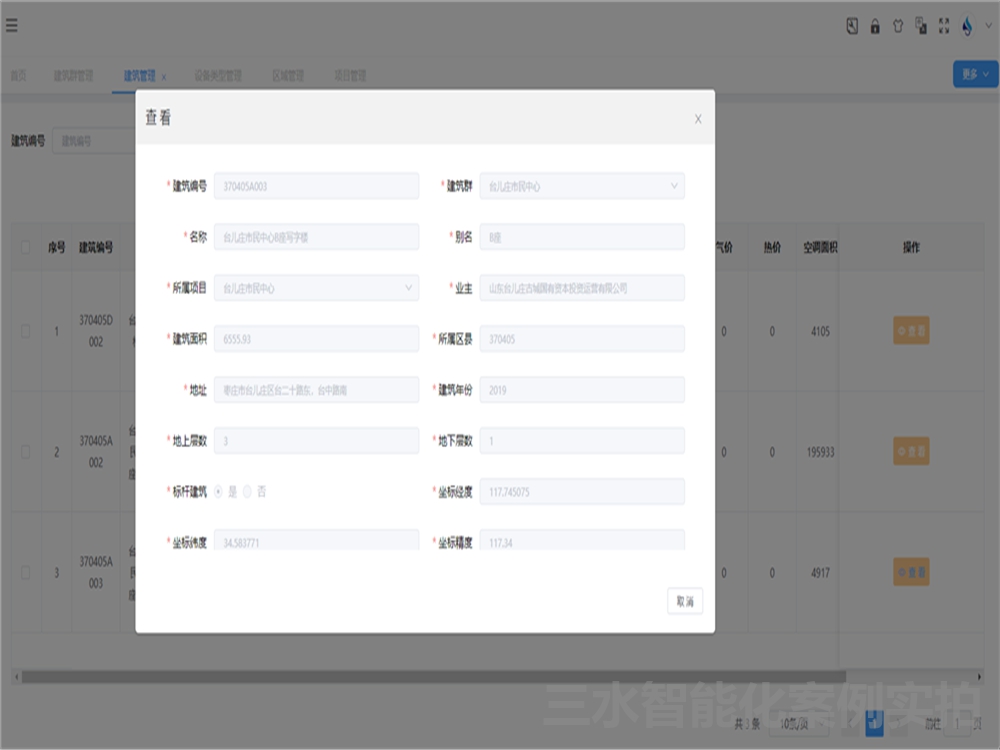

1、建筑物基本信息管理

系統實現了對建筑物基本信息（名稱、編碼、建筑類別、使用面積、建成年代、經緯度、采暖形式、儀表安裝信息）的管理。

臺兒莊市民中心節能監測案例(圖4)

2、電路結構描述

系統提供可完全定制的電路描述設計模塊，用戶可方便的將各建筑建筑的電路結構描述錄入系統，以反應現場測量儀表與實際支路之間的關系、現場測量儀表與實際耗能設備之間的關系、測量儀表與測量儀表之間的關系。

3、能耗建模

系統可根據實際的電路結構和電表安裝位置、變比參數、水表、冷量表參數，建立用能模型，以反映實際的用能情況；根據實際末端設備的負荷類型、額定功率、運行時間、運行負載率等參數，建立分類項模型，以進行能耗數據計算。

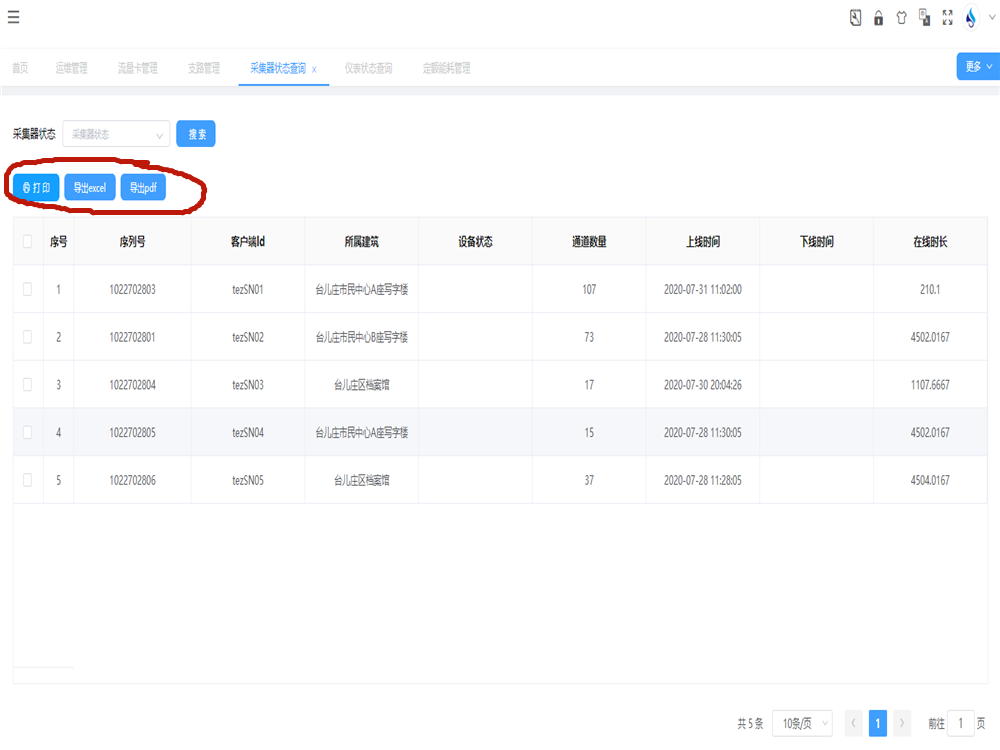

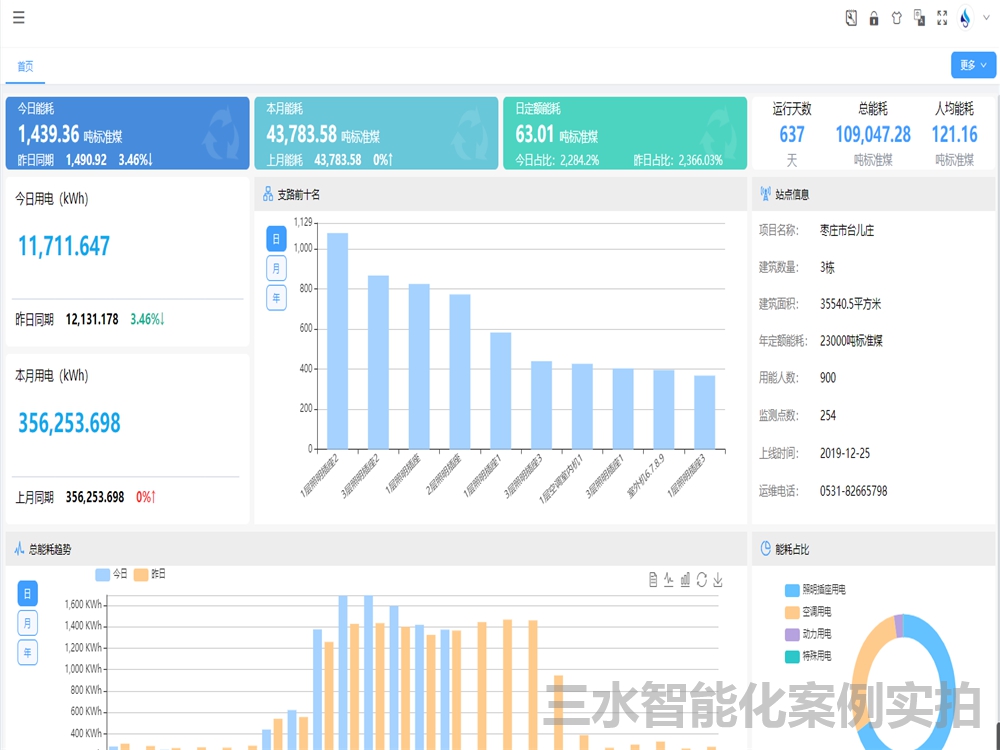

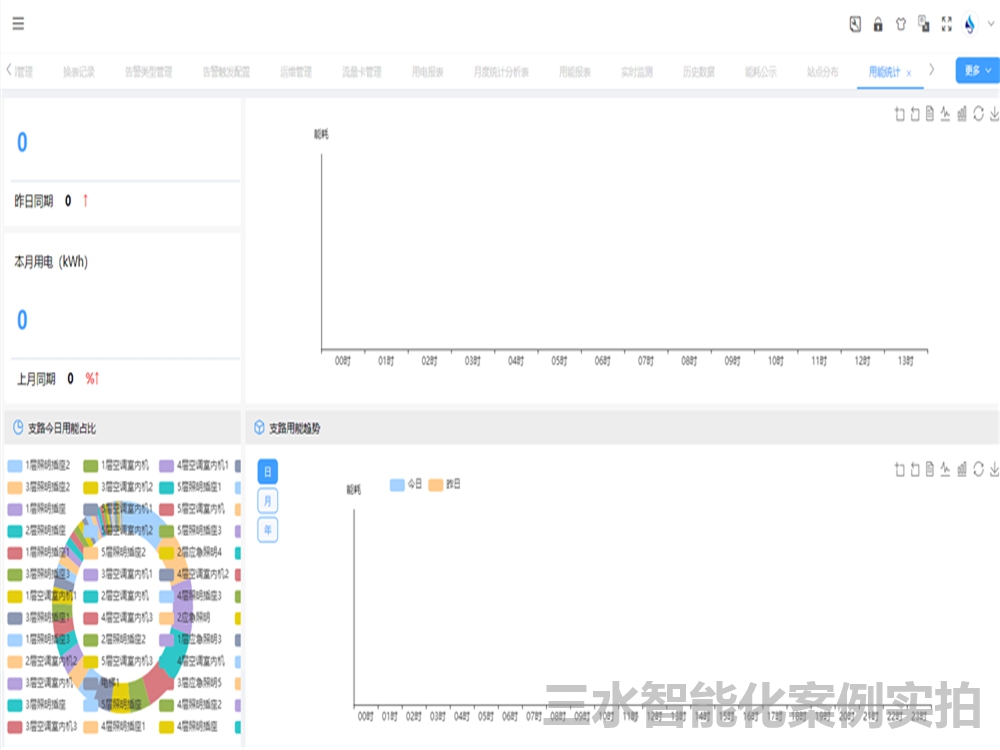

4、實時數據展示

系統可對當前所有監測點每個實際監測因子的最新實時實樣數據以及在線儀表設備的最新運行狀態或生產線設備的最新工作狀態進行展示。

臺兒莊市民中心節能監測案例(圖5)
